Comment brancher une applique murale : DCL, fils et sécurité

Brancher une applique sur une sortie de câble existante fait partie des travaux électriques les plus courants dans un logement. C'est aussi un geste qui ne tolère aucune approximation : on travaille sur le réseau 230 V. Cet article explique les étapes et le vocabulaire pour que vous sachiez ce qui se passe au mur. Il ne remplace ni la notice du luminaire, ni un électricien : au moindre doute, faites appel à un professionnel.

Avant de toucher un fil : la sécurité

• Coupez le courant au tableau électrique, sur le disjoncteur du circuit concerné. Éteindre l'interrupteur ne suffit pas : selon le câblage, un fil peut rester sous tension. Si vous ne savez pas quel disjoncteur alimente la sortie, coupez le disjoncteur général.
• Empêchez la remise sous tension pendant l'intervention : prévenez les occupants, et signalez le tableau.
• Vérifiez l'absence de tension sur tous les fils avec un vérificateur d'absence de tension (VAT), testé juste avant sur une prise alimentée pour être sûr qu'il fonctionne. Un simple tournevis testeur n'offre pas la même garantie.
• Travaillez au sec, sur un escabeau stable, avec un éclairage d'appoint puisque le circuit est coupé.

Reconnaître les fils

En France, les couleurs des conducteurs sont codifiées :

• Phase : rouge, marron ou noir (d'autres couleurs peuvent être utilisées pour les retours d'interrupteur, sauf le bleu et le vert-jaune).
• Neutre : bleu.
• Terre : vert et jaune, et uniquement pour la terre.

Dans un logement ancien ou après des travaux faits sans soin, ces couleurs ne sont pas toujours respectées. Fils de même couleur, gaine en tissu, absence de terre, fils qui s'effritent : ne devinez pas. C'est le cas typique où l'avis d'un électricien s'impose.

La DCL : ce que c'est et pourquoi elle compte

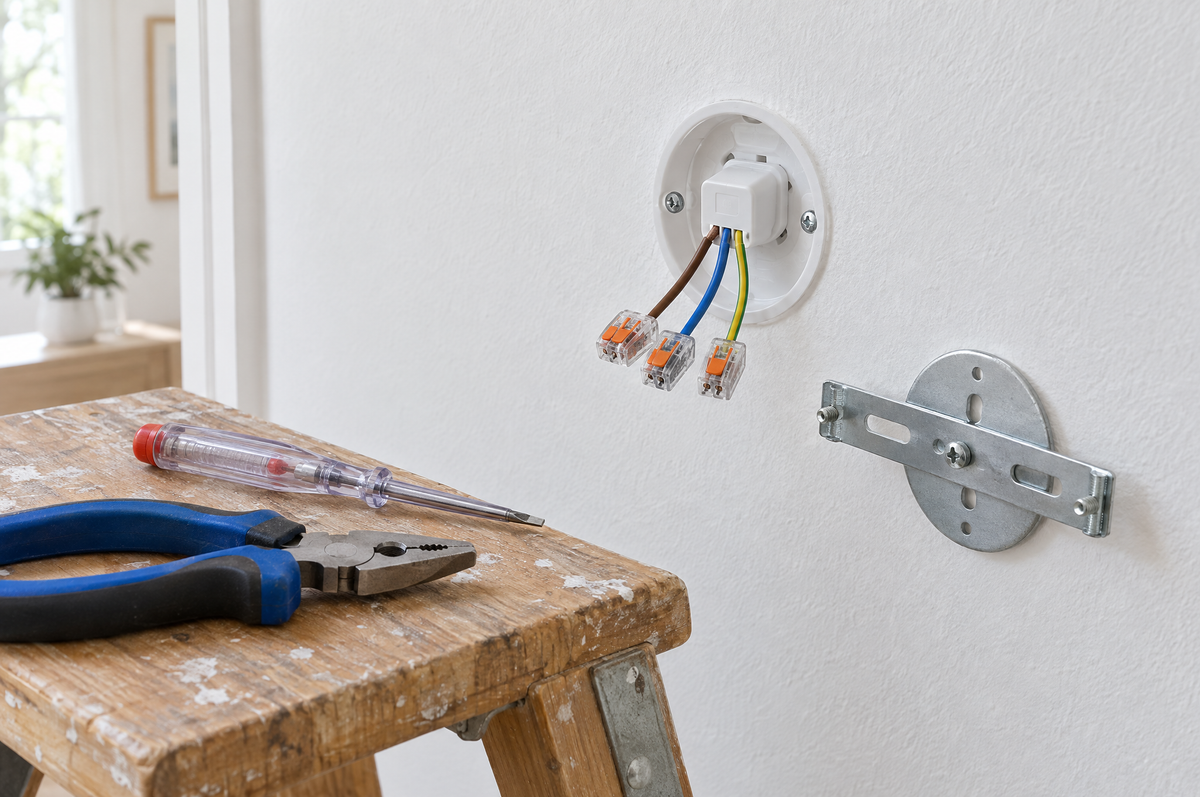

La DCL, ou dispositif de connexion pour luminaire, est le point de raccordement prévu par la norme NF C 15-100 pour les points lumineux des installations neuves ou rénovées. Elle se compose d'une boîte encastrée dans le mur et d'une prise DCL sur laquelle vient se brancher une fiche. L'intérêt est double : le raccordement se fait sans outil une fois la fiche câblée, et la boîte est conçue pour supporter la fixation.

Si votre mur a une DCL, on câble la fiche DCL avec les fils du luminaire, puis on l'enfiche. Si votre mur n'a qu'une sortie de câble nue, le raccordement se fait avec des bornes de connexion adaptées, à l'intérieur d'une boîte ou sous la platine de l'applique si elle est prévue pour cela.

Les étapes du raccordement

• 1. Présentez la platine sur le mur et marquez les trous de fixation. Vérifiez qu'aucune canalisation ne passe derrière : les gaines électriques courent le plus souvent à la verticale ou à l'horizontale d'une sortie ou d'un interrupteur.
• 2. Fixez la platine avec des chevilles adaptées au support (plaque de plâtre, brique creuse, béton) et au poids du luminaire.
• 3. Dénudez juste ce qu'il faut, à la longueur indiquée sur les bornes : aucun cuivre ne doit dépasser une fois le fil inséré.
• 4. Raccordez phase sur phase (souvent repérée L), neutre sur neutre (N), terre sur terre (symbole de terre), en respectant les repères du luminaire.
• 5. Tirez légèrement sur chaque fil pour vous assurer qu'il est bien pris, rangez les conducteurs sans les pincer, puis fixez le corps de l'applique.
• 6. Remettez le courant et testez.

Classe I ou classe II : la question de la terre

Une applique de classe I possède une partie métallique qui doit être reliée à la terre : le fil vert-jaune est obligatoire. Une applique de classe II, reconnaissable au symbole d'un double carré, est à double isolation et ne se raccorde pas à la terre. C'est la solution dans un logement ancien sans terre au point lumineux. Si un fil de terre arrive tout de même au mur, ne le coupez pas : isolez-le dans une borne pour un usage futur.

Les cas où appeler un électricien

• Pas de sortie de câble à l'endroit voulu : créer un nouveau point lumineux, c'est modifier le circuit.
• Installation ancienne, fils non identifiables, absence de disjoncteur différentiel 30 mA.
• Applique en salle de bain ou en extérieur, où s'ajoutent des règles de protection spécifiques (voir la norme en salle de bain et l'indice IP en extérieur).
• Disjoncteur qui saute à la remise sous tension, grésillement, odeur de chaud.

Et si l'on veut éviter tout raccordement ?

Une applique n'a pas forcément besoin d'être câblée au mur. Les modèles à cordon et prise se branchent sur une prise existante, souvent avec un interrupteur intégré. Les appliques sans fil fonctionnent sur batterie ou sur piles. Pour une pose filaire classique, retrouvez les modèles de la collection appliques à brancher.
